系统性能要求
喷油泵是柴油内燃机的一个关键部件。它根据柴油机的转速均匀分配各燃烧缸的进油量，并对开始喷射燃油的曲轴转角进行调节，其质量的好坏直接影响到柴油内燃机的整体性能。电动机是喷油泵试验台的动力源，对电机速度控制的准确性是保证被测喷油泵性能指标的前提。
系统概况

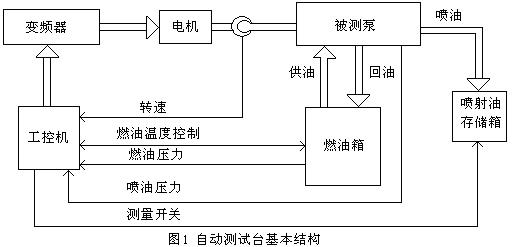

内燃机喷油泵自动测试台主要由异步电机驱动装置、燃油油路及调节装置、喷油存储及测量装置和计算机测控装置等几大部分组成。整个测试系统的基本结构如图1所示。
变频器控制目标
(1) 控制电机正反转、停止;
(2) 控制电机的转速：分10个预置转速和自由调速两种方法;
控制方法：控制器向变频器AI1口输入0～10V模拟量信号，对应输出0～电机最大转速。也可通过RS485口，用通讯方式完成变频器的频率给定。系统要求驱动装置在一定的范围内有很高的稳态精度、较快的响应速度，还要有小的超调量。EV100矢量变频器采用数字PI算法来模拟转差调节器，以实现无静差要求。
变频器主要功能参数设置
P0.00：1 无PG矢量控制;
P0.01：1 端子指令通道;
P0.07：1 模拟量AI1设定(将此参数设置为7，可通过远程通讯方式实现频率给定);
P5.00：1 S1端子为正转运行;
P5.01：2 S2端子为反转运行;
P5.07、P5.08、P5.09、P5.10：依据实际情况设定对应的功能;
P5.16：设置合适的模拟量滤波时间，能有效降低因为模拟量的波动引起的转速波动;
其他功能参数请参考《EV100系列矢量变频器说明书》进行设置。
总结
目前，EV100系列矢量变频器已经在浙江多家油泵实验台专业生产厂家配套使用，调速性能的稳定性与产品品质的可靠性得到厂家的广泛认同。
