南京欧陆电气风光互补发电系统简介
2018-10-16 08:08:41

        风光互补发电系统是通过风力发电机和太阳能光伏组件两种设备共同发电,是利用太阳能光伏阵列、风力发电机将发出的电,通过风光互补控制器将交流电转化为直流电,再存储到蓄电池组中,当用户需要用电时,通过逆变器将蓄电池组中储存的直流电转变为交流电,通过输电线路送到用户负载处。南京欧陆电气离网型风光互补发电系统一般由风力发电机、太阳能光伏阵列、风光互补控制器、正弦波逆变器、蓄电池等核心设备组成。

一、南京欧陆电气风光互补发电系统的互补特性

  太阳能和风能在时间和地域上都有很强的互补性:

  ◆在晴天太阳比较充足而风会相对较少;

  ◆在阴雨天气的时候阳光会很弱,但是阴雨天气都会伴随着大风,风资源相对较多;

  ◆而在晚上没有阳光时,由于温差比较大,空气的流动导致风的形成。

       所以根据风光的互补特性,使用风光互补系统可以很好的解决发电系统的供电问题,实现连续、稳定地供电。

二、南京欧陆电气风光互补发电系统工作原理

      白天在有光照的情况下,光伏组件在阳光的照射下发生光电转换,产生电量,提供给负载工作的能量,同时将多余的能量储存到蓄电池中。

      在夜晚或是阴雨天气条件下,叶片在风推动下发生将机械能转化为电能,产生电量,提供给负载工作的能量,同时将多余的能量储存到蓄电池中。

      在没有阳光照射而且没有风力的情况下,则直接释放蓄电池中原先储存的电量来供给负载工作。

三、南京欧陆电气风光互补发电系统结构示意图


四、南京欧陆电气风光互补发电系统工作模式

  风光互补独立发电系统工作模式如下:

  ◆混合功率模式:光伏阵列与风力发电机同时提供能量;

  ◆无风模式:风速不足,风力发电机未启动,仅光伏阵列提供负荷与电池组所需能量;

  ◆无光模式:仅风力发电机工作;

  ◆电池放电模式:风力发电机与光伏阵列均不工作,由备用电池组提供负荷所需能量。

五、南京欧陆电气风光互补发电系统应用领域

  Ø 无电农村的生活、生产用电

       Ø 半导体室外照明中的应用

  Ø 航标上的应用

  Ø 监控摄像机电源中的应用

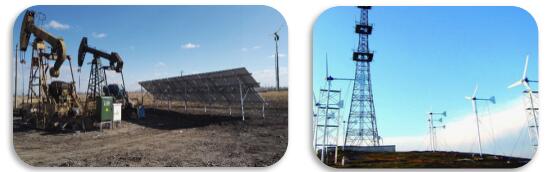

  Ø 石油及天然气采集中的应用

  Ø 通信基站中的应用

  Ø 提水灌溉中的应用

  Ø 蓄能电站中的应用
