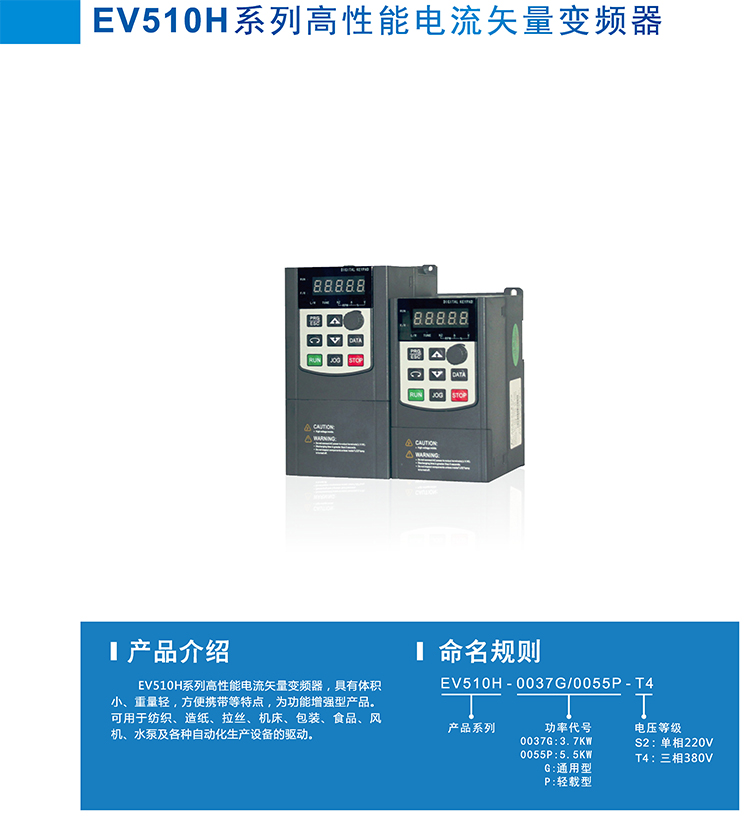

EV510H系列高性能电流矢量变频器


  • 产品概述
  • 产品特点
  • 产品型号
  • 安装尺寸
  • ¥ 产品介绍

    EV510H系列高性能电流矢量变频器,具有体积小、重量轻,方便携带等特点,为功能增强型产品。可用于纺织、造纸、拉丝、机床、包装、食品、风机、水泵及各种自动化生产设备的驱动。

  • ¥ 产品特点

    项 目

    规 格

    最高频率

    矢量控制:0500Hz V/F控制 0500Hz

    载波频率

    0.8kHz12kHz                 可根据负载特性,自动调整载波频率。

    输入频率分辨率

    数字设定:0.01Hz 模拟设定:最高频率×0.025%

    控制方式

    开环矢量控制(SVC闭环矢量控制(FVC V/F控制

    启动转矩

    G型机:0.5Hz/150%SVC0Hz/180%FVCP型机:0.5Hz/100%

    调速范围

    1100 SVC

    11000 FVC

    稳速精度

    ±0.5%SVC

    ±0.02%FVC

    转矩控制精度

    ±5%FVC

      过载能力

    G型机:150%额定电流60s180%额定电流3s

    P型机:120%额定电流60s150%额定电流3s

    转矩提升

    自动转矩提升;手动转矩提升0.1%~30.0%

    V/F曲线

    三种方式:直线型多点型N次方型V/F曲线

    1.2次方、1.4次方、1.6次方、1.8次方、2次方)

    加减速曲线

    直线或S曲线加减速方式。 四种加减速时间,加减速时间范围0.0~6500.0s

    直流制动

    直流制动频率:0.00Hz~最大频率 制动时间:0.0s~36.0s 制动动作电流值:0.0%~100.0%

    点动控制

    点动频率范围:0.00Hz~50.00Hz点动加减速时间0.0s~6500.0s

    简易PLC、多段速运行

    通过内置PLC或控制端子实现最多16段速运行

    内置PID

    可方便实现过程控制闭环控制系统

    自动电压调整(AVR

    当电网电压变化时,能自动保持输出电压恒定

    过压过流失速控制

    对运行期间电流电压自动限制,防止频繁过流过压跳闸

    快速限流功能

    最大限度减小过流故障,保护变频器正常运行

    转矩限定与控制

    “挖土机”特性,对运行期间转矩自动限制, 防止频繁过流跳闸;闭环矢量模式可实现转矩控制

    出色的性能

    以高性能的电流矢量控制技术提升异步电机性能

    瞬停不停

    瞬时停电时通过负载回馈能量补偿电压的降低,维持变频器短时间内继续运行

    快速限流

    避免变频器频繁的出现过流故障

    定时控制功能

    定时控制功能:设定时间范围0.0Min6500.0Min

    命令源

    操作面板给定、控制端子给定、串行通讯口给定。 可通过多种方式切换

    频率源/辅助频率源

    数字给定、模拟电压给定、模拟电流给定、 脉冲给定、串行口给定。可通过多种方式切换

    输入端子

    5个数字输入端子,其中1个支持最高100kHz的高速脉冲输入(选配);

    2个模拟量输入端子AI2支持010V电压输入AI1支持010V电压输入或020mA电流输入

    输出端子

    1个高速脉冲输出端子(可选为开路集电极式), 支持0~100kHz的方波信号输出(选配);1个继电器输出端子1个模拟输出端子,支持0~20mA电流输出

    LED显示

    显示参数

    按键锁定和功能选择

    实现按键的部分或全部锁定,定义部分按键的作用范围, 以防止误操作

    保护功能

    上电电机短路检测、输出缺相保护、过流保护、过压保护、 欠压保护、

    过热保护、过载保护等

    使用场所

    室内,不受阳光直晒,无尘埃、腐蚀性气体、可燃性气体、油 雾、水蒸汽、滴水或盐份等

    海拔高度

    低于1000m,高于1000m降额使用,每升高100m,额定输出电流减少1%

    环境温度

    10~40(环境温度在40~50,请降额使用)

    湿度

    小于95%RH,无水珠凝结

    液晶操作面板

    LCD显示和操作键盘;可参数拷贝(选配)

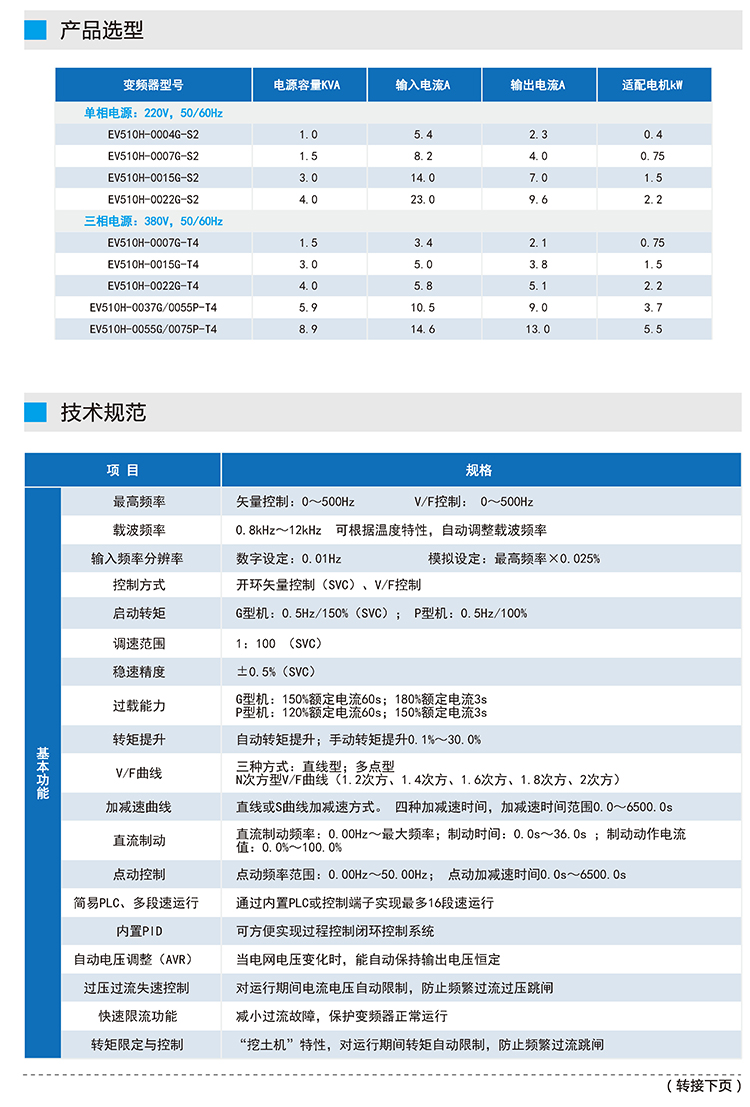

  • ¥ 技术参数

    变频器型号

    电源容量KVA

    输入电流A

    输出电流A

    适配电机KW

    单相电源:220V50/60Hz

    EV510H-0004G-S2

    1.0

    5.4

    2.3

    0.4

    EV510H-0007G-S2

    1.5

    8.2

    4.0

    0.75

    EV510H-0015G-S2

    3.0

    14.0

    7.0

    1.5

    EV510H-0022G-S2

    4.0

    23.0

    9.6

    2.2

    三相电源:380V50/60Hz

    EV510H-0007G-T4

    1.5

    3.4

    2.1

    0.75

    EV510H-0015G-T4

    3.0

    5.0

    3.8

    1.5

    EV510H-0022G-T4

    4.0

    5.8

    5.1

    2.2

    EV510H-0037G/0055P-T4

    5.9

    10.5

    9.0

    3.7

    EV510H-0055G/0075P-T4

    8.9

    14.6

    13.0

    5.5

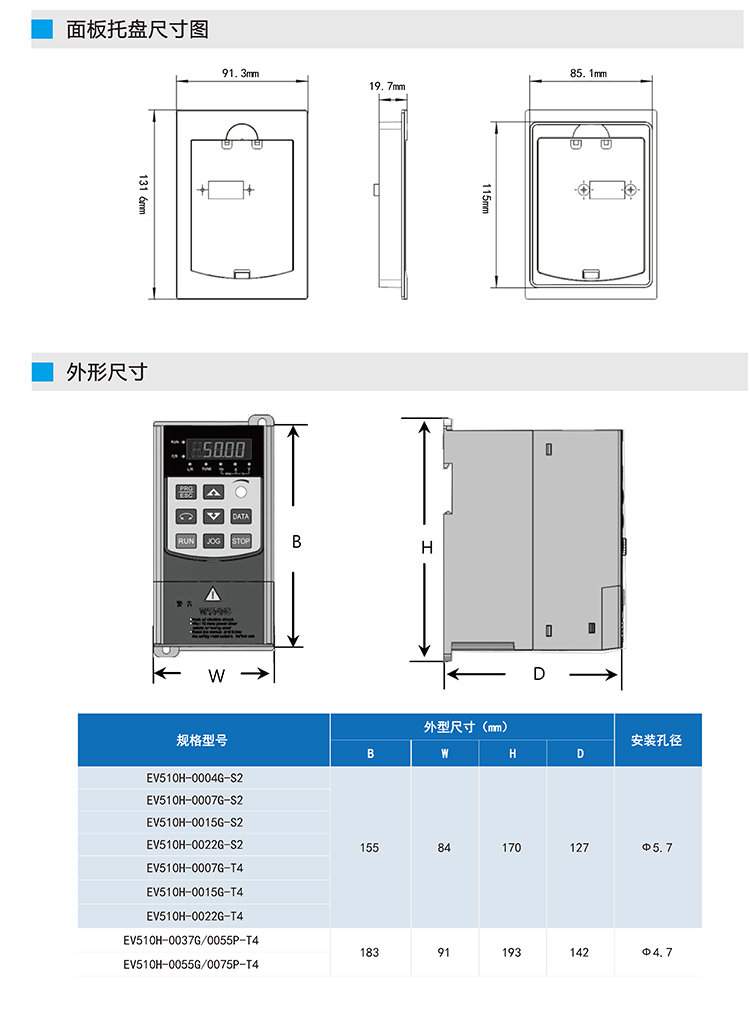

  •  ¥ 外形尺寸


    ¥ 机械参数

    规格型号

    外型尺寸(mm

    安装孔径

    B

    W

    H

    D

    EV510H-0004G-S2

    155

    84

    170

    127

    Ф5.7

    EV510H-0007G-S2

    EV510H-0015G-S2

    EV510H-0022G-S2

    EV510H-0007G-T4

    EV510H-0015G-T4

    EV510H-0022G-T4

    EV510H-0037G/0055P-T4

    183

    91

    193

    142

    Ф4.7

    EV510H-0055G/0075P-T4

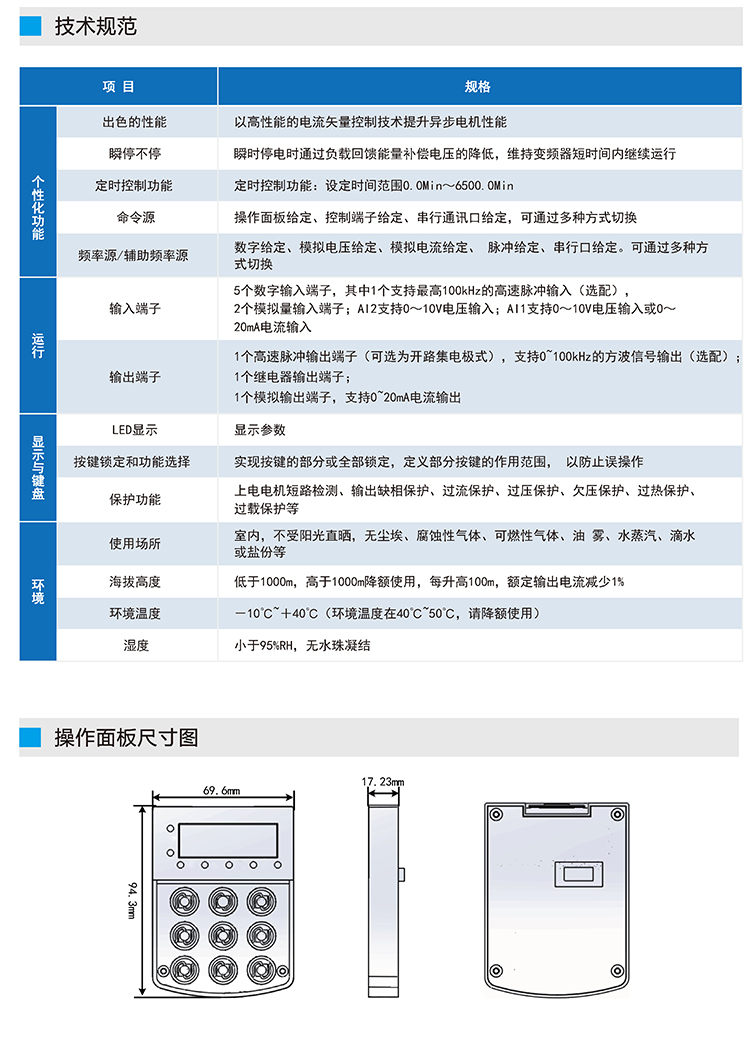

     ¥ 操作面板的外形尺寸
