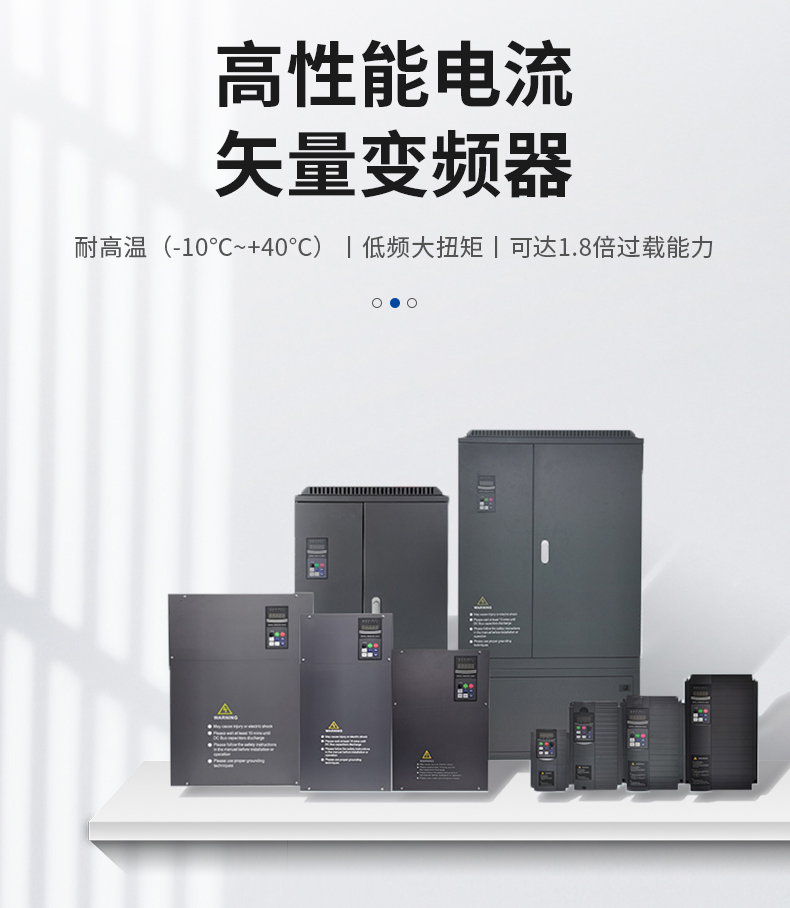

 EV510A系列高性能电流矢量变频器


  • 产品概述
  • 产品特点
  • 产品型号
  • 安装尺寸
  • ¥ 产品介绍

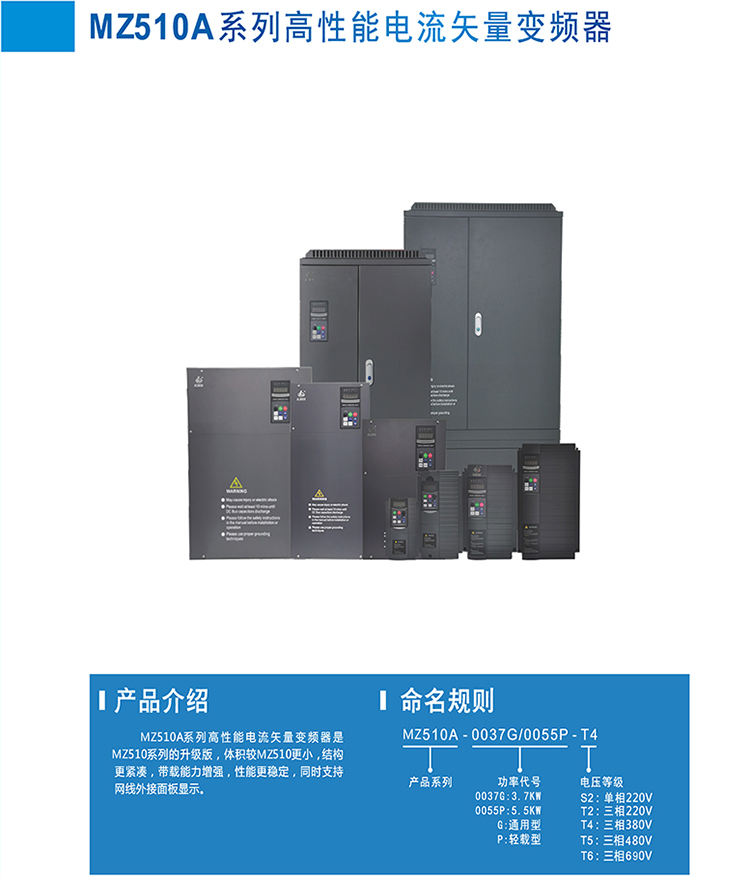

          EV510A系列高性能电流矢量变频器是EV510系列的升级版,体积较EV510更小,结构更紧凑,带载能力增强,性能更稳定,同时支持网线外接面板显示。

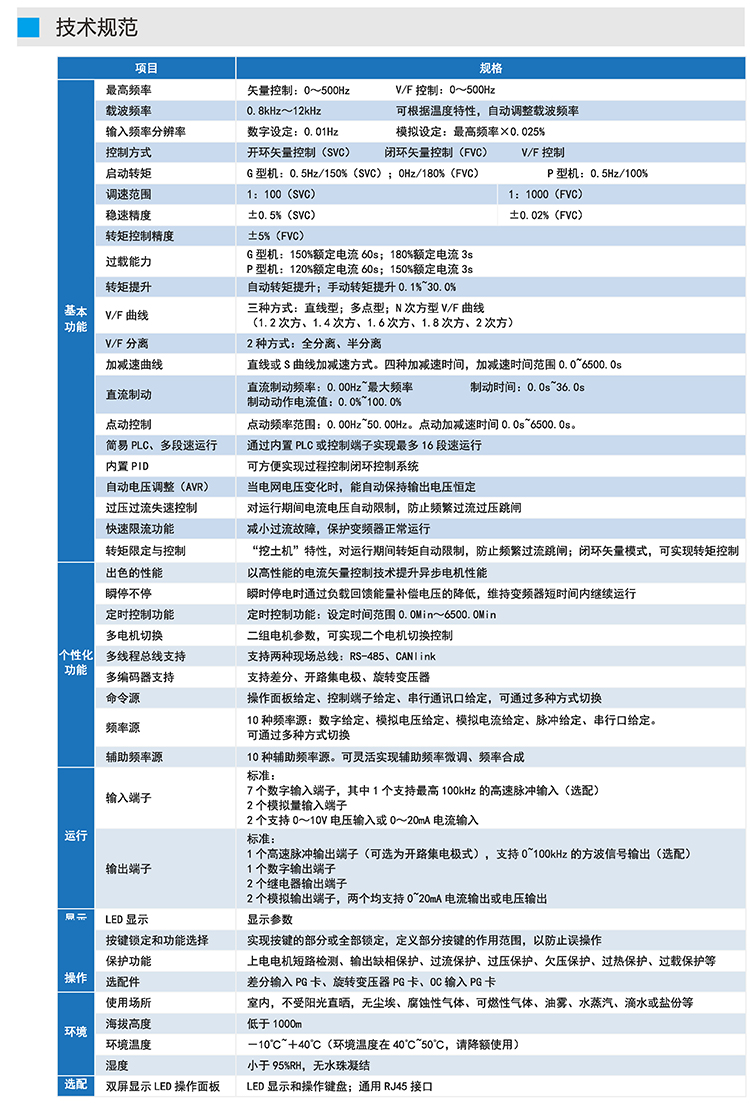

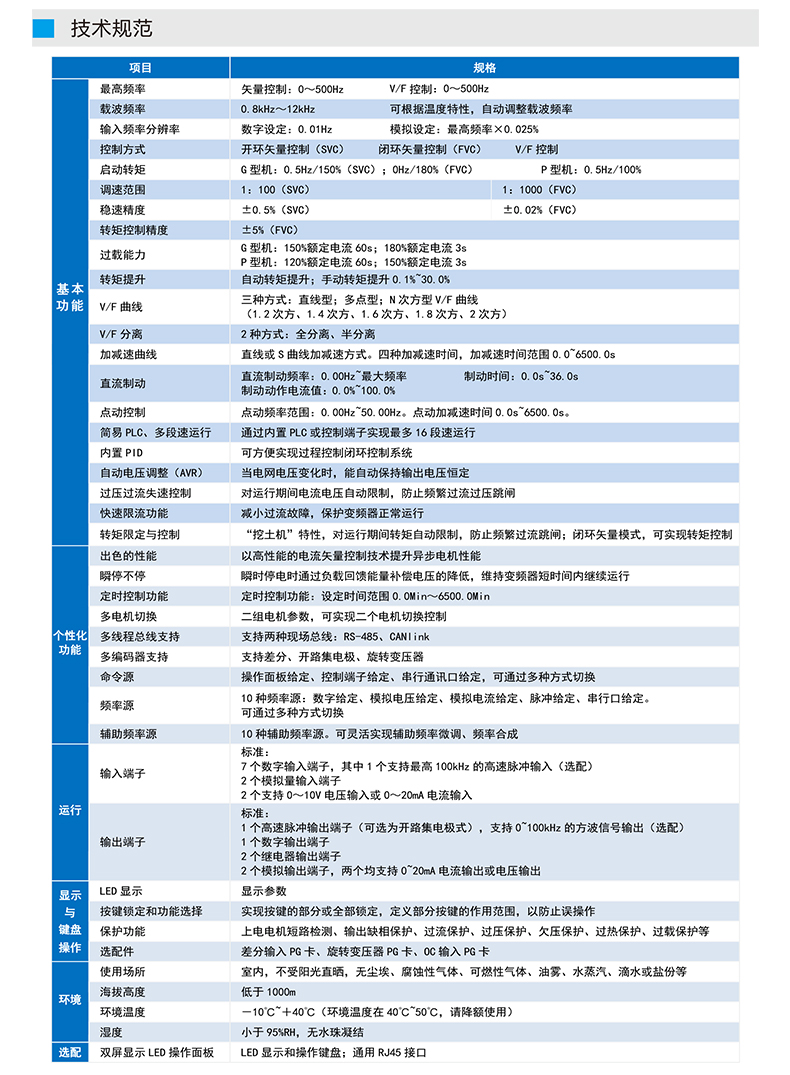

  • 项 目

    规 格

    最高频率

    矢量控制:0500Hz         V/F控制 0500Hz

    载波频率

    0.8kHz12kHz                 可根据温度特性,自动调整载波频率。

    输入频率分辨率

    数字设定:0.01Hz             模拟设定:最高频率×0.025%

    控制方式

    开环矢量控制(SVC) 闭环矢量控制(FVCV/F控制

    启动转矩

    G型机:0.5Hz/150%SVC);0Hz/180%FVCP型机:0.5Hz/100%

    调速范围

    1100 SVC

    11000 FVC

    稳速精度

    ±0.5%SVC

    ±0.02%FVC

    转矩控制精度

    ±5%FVC

      过载能力

    G型机:150%额定电流60s180%额定电流3s;

    P型机:120%额定电流60s150%额定电流3s;

    转矩提升

    自动转矩提升;手动转矩提升0.1%~30.0%

    V/F曲线

    三种方式:直线型;多点型;N次方型V/F曲线

    1.2次方、1.4次方、1.6次方、1.8次方、2次方)

    V/F分离

    2种方式:全分离、半分离

    加减速曲线

    直线或S曲线加减速方式。 四种加减速时间,加减速时间范围0.0~6500.0s

    直流制动

    直流制动频率:0.00Hz~最大频率 制动时间:0.0s~36.0s 制动

    动作电流值:0.0%~100.0%

    点动控制

    点动频率范围:0.00Hz~50.00Hz。 点动加减速时间0.0s~6500.0s

    简易PLC、多段速运行

    通过内置PLC或控制端子实现最多16段速运行

    内置PID

    可方便实现过程控制闭环控制系统

    自动电压调整(AVR

    当电网电压变化时,能自动保持输出电压恒定

    过压过流失速控制

    对运行期间电流电压自动限制,防止频繁过流过压跳闸

    快速限流功能

    最大限度减小过流故障,保护变频器正常运行

    转矩限定与控制

    挖土机特性,对运行期间转矩自动限制, 防止频繁过流跳闸;

    闭环矢量模式可实现转矩控制

    出色的性能

    以高性能的电流矢量控制技术实现异步电机

    瞬停不停

    瞬时停电时通过负载回馈能量补偿电压的降低,维持变频器 短时间内继续运行

    快速限流

    避免变频器频繁的出现过流故障

    定时控制功能

    定时控制功能:设定时间范围0.0Min6500.0Min

    多电机切换

    二组电机参数,可实现二个电机切换控制

    多线程总线支持

    支持两种现场总线:R S - 4 8 5 C A N l i n k

    多编码器支持

    支持差分、开路集电极、旋转变压器

    命令源

    操作面板给定、控制端子给定、串行通讯口给定。 可通过多种方式切换

    频率源

    10种频率源:数字给定、模拟电压给定、模拟电流给定、 脉冲给定、串行

    口给定。可通过多种方式切换

    辅助频率源

    10种辅助频率源。可灵活实现辅助频率微调、频率合成

    输入端子

    标准:

    7个数字输入端子,其中1个支持最高100kHz的高速脉冲输入(选配)

    2个模拟量输入端子

    2个支持010V电压输入或020mA电流输入

    输出端子

    标准:

    1个高速脉冲输出端子(可选为开路集电极式), 支持0~100kHz的方波信号输出(选配)

    1个数字输出端子

    2个继电器输出端子

    2个模拟输出端子,两个均支持0~20mA电流输出或电压输出

    LED显示

    显示参数

    按键锁定和功能选择

    实现按键的部分或全部锁定,定义部分按键的作用范围, 以防止误操作

    保护功能

    上电电机短路检测、输出缺相保护、过流保护、过压保护、 欠压保护、

    过热保护、过载保护等

    选配件

    差分输入PG卡、旋转变压器PG卡、OC输入PG

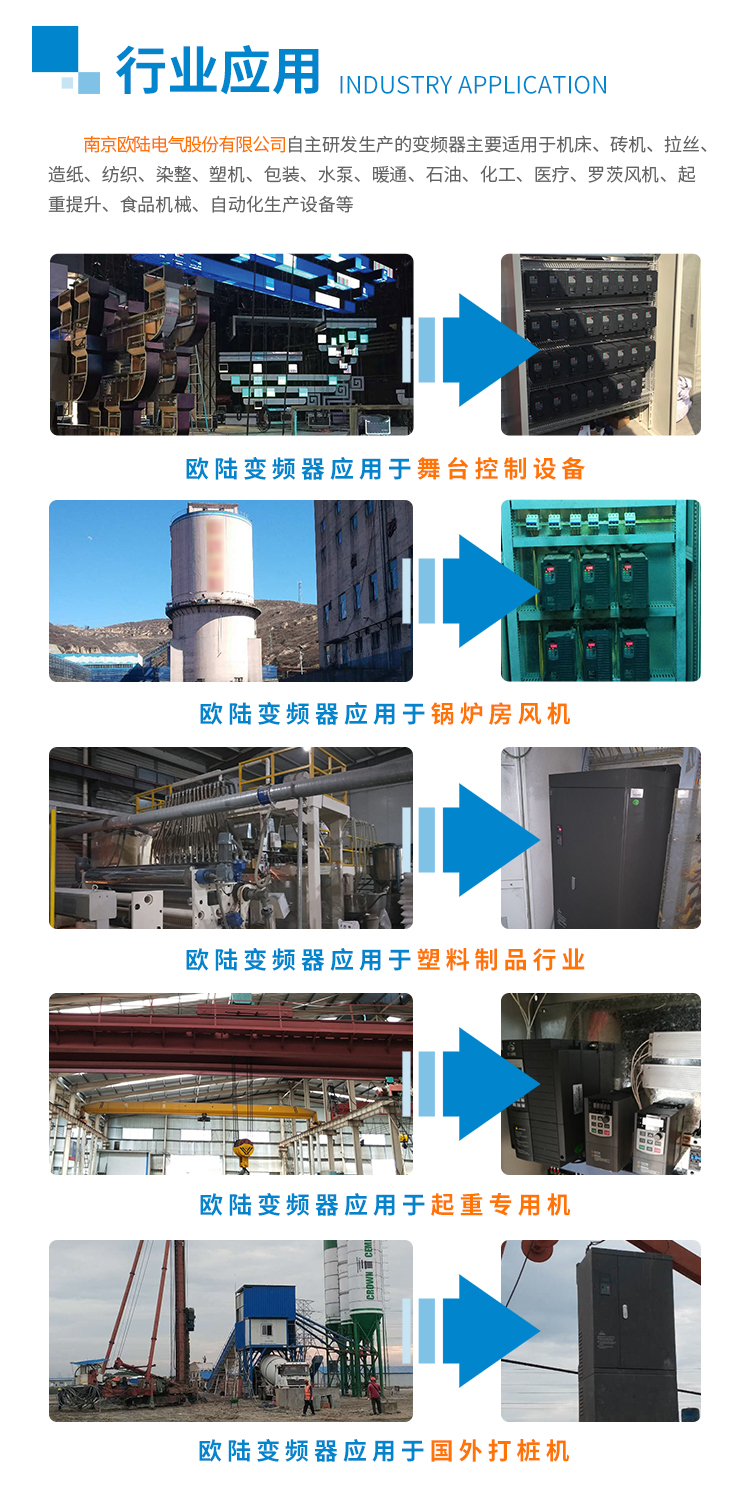

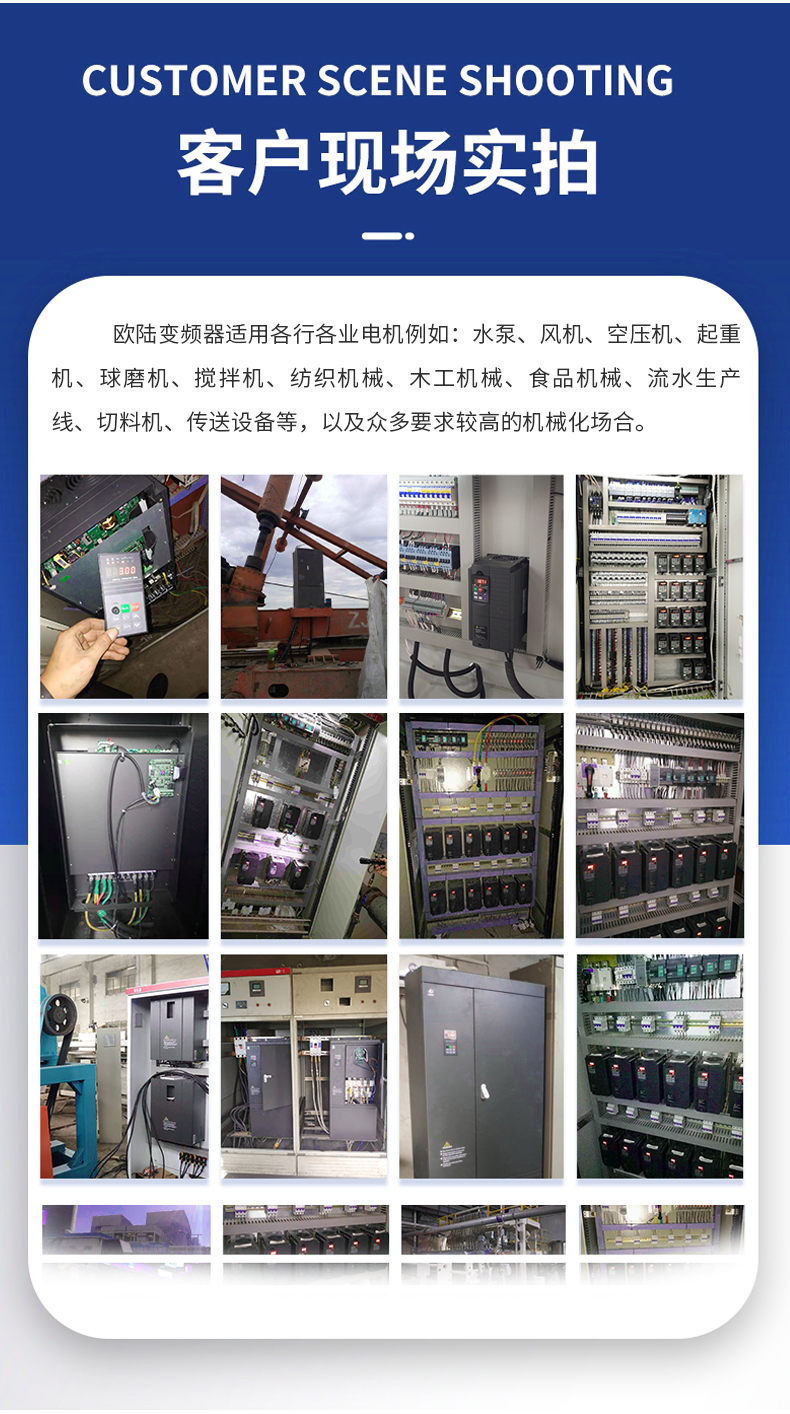

    使用场所

    室内,不受阳光直晒,无尘埃、腐蚀性气体、可燃性气体、油 雾、水蒸汽、

    滴水或盐份等

    海拔高度

    低于1000m

    环境温度

    10~40℃(环境温度在40~50℃,请降额使用)

    湿度

    小于95%RH,无水珠凝结

    双屏显示LED操作面板

    LED显示和操作键盘;通用RJ45接口

    液晶操作面板

    LCD显示和操作键盘;可参数拷贝

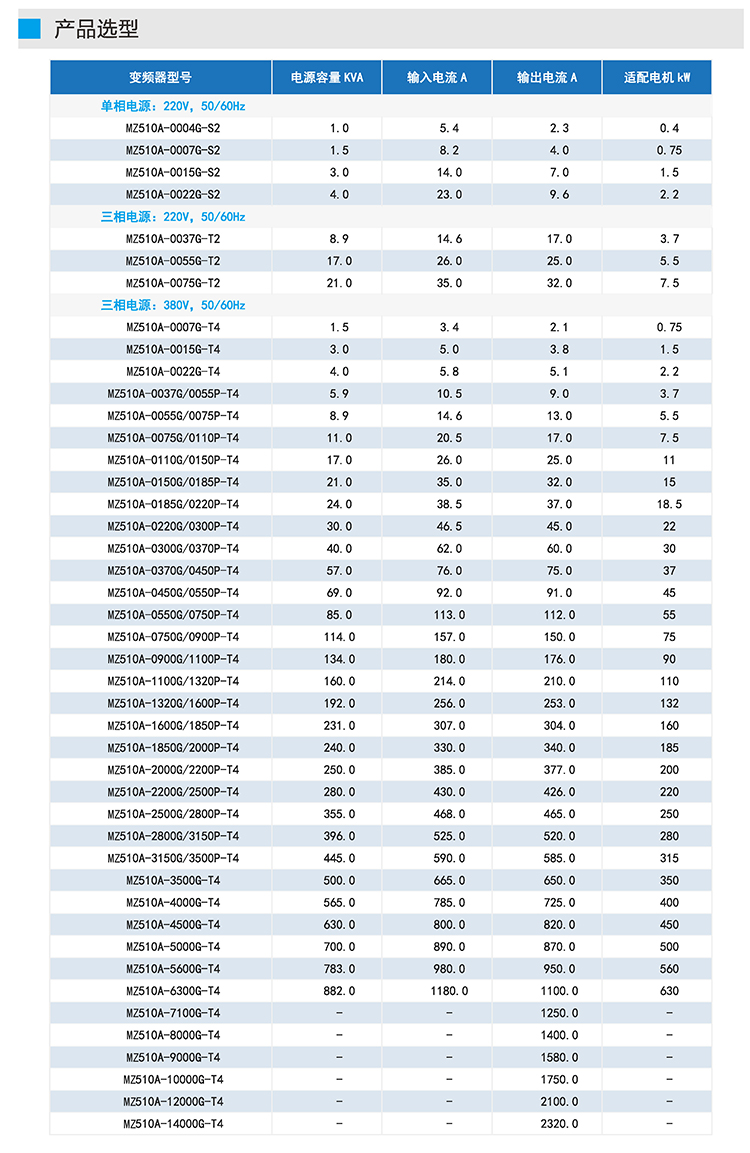

  •  ¥ 技术参数

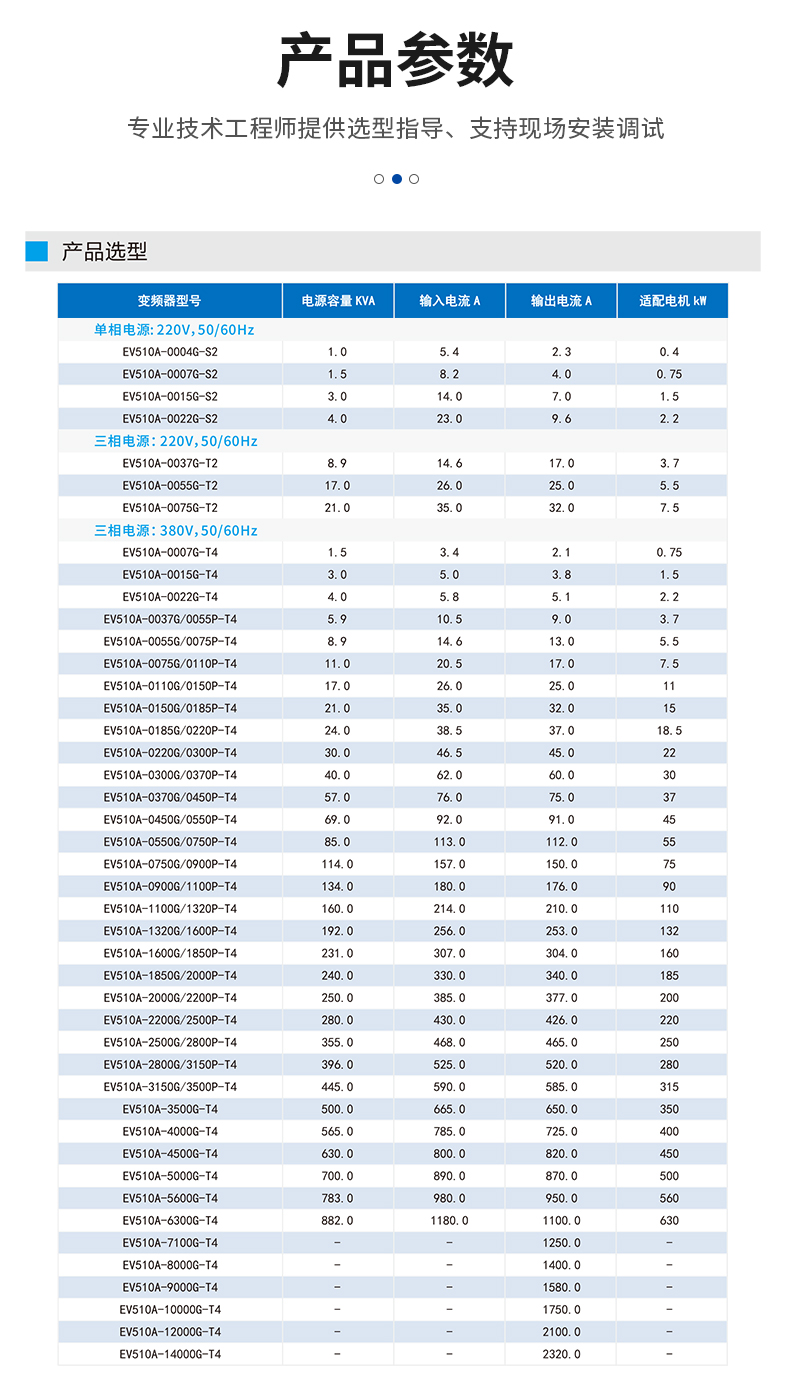

    变频器型

    电源容量KVA

    输入电流A

    输出电流A

    适配电机KW

    三相电源:380V50/60Hz

    EV510A-0007G-T4

    1.5

    3.4

    2.1

    0.75

    EV510A-0015G-T4

    3.0

    5.0

    3.8

    1.5

    EV510A-0022G-T4

    4.0

    5.8

    5.1

    2.2

    EV510A-0037G/0055P-T4

    5.9

    10.5

    9.0

    3.7

    EV510A-0055G/0075P-T4

    8.9

    14.6

    13.0

    5.5

    EV510A-0075G/0110P-T4

    11.0

    20.5

    17.0

    7.5

    EV510A-0110G/0150P-T4

    17.0

    26.0

    25.0

    11

    EV510A-0150G/0185P-T4

    21.0

    35.0

    32.0

    15

    EV510A-0185G/0220P-T4

    24.0

    38.5

    37.0

    18.5

    EV510A-0220G/0300P-T4

    30.0

    46.5

    45.0

    22

    EV510A-0300G-T4

    40.0

    62.0

    60.0

    30

    EV510A-0300G/0370P -T4

    40.0

    62.0

    60.0

    30

    EV510A-0370G/0450P-T4

    57.0

    76.0

    75.0

    37

    EV510A-0450G/0550P-T4

    69.0

    92.0

    91.0

    45

    EV510A-0550G/0750P-T4

    85.0

    113.0

    112.0

    55

    EV510A-0750G/0900P-T4

    114.0

    157.0

    150.0

    75

    EV510A-0900G/1100P-T4

    134.0

    180.0

    176.0

    90

    EV510A-1100G/1320P-T4

    160.0

    214.0

    210.0

    110

    EV510A-1320G/1600P-T4

    192.0

    256.0

    253.0

    132

    EV510A-1600G/2000P-T4

    231.0

    307.0

    304.0

    160

    EV510A-2000G/2200P-T4

    250.0

    385.0

    377.0

    200

    EV510A-2200G/2500P-T4

    280.0

    430.0

    426.0

    220

    EV510A-2500G/2800P-T4

    355.0

    468.0

    465.0

    250

    EV510A-2800G/3150P-T4

    396.0

    525.0

    520.0

    280

    EV510A-3150G/3550P-T4

    445.0

    590.0

    585.0

    315

    EV510A-3550G-T4

    500.0

    665.0

    650.0

    350

    EV510A-4000G-T4

    565.0

    785.0

    725.0

    400

    EV510A-5000G-T4

    700

    890

    870

    500

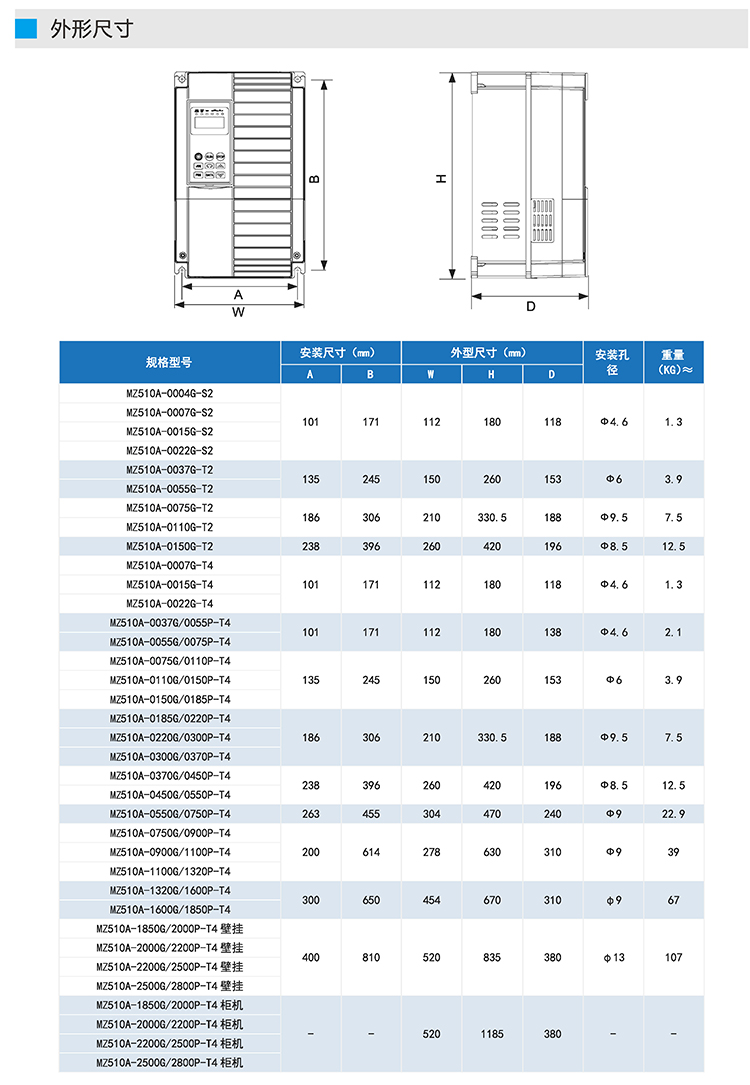

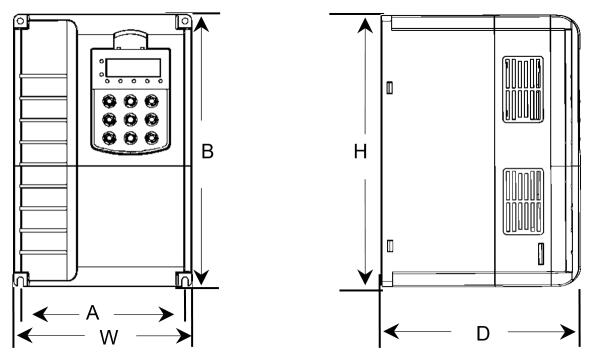

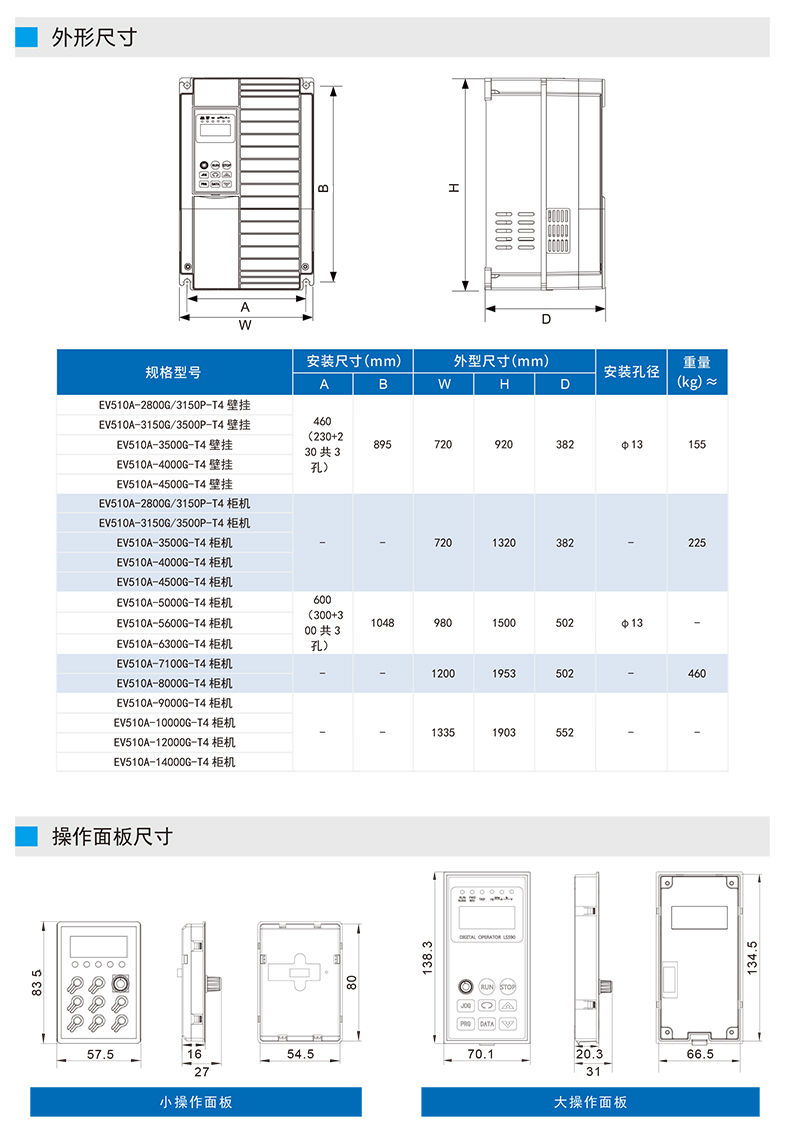

  • ¥ 外形尺寸


     ¥ 机械参数

    规格型号

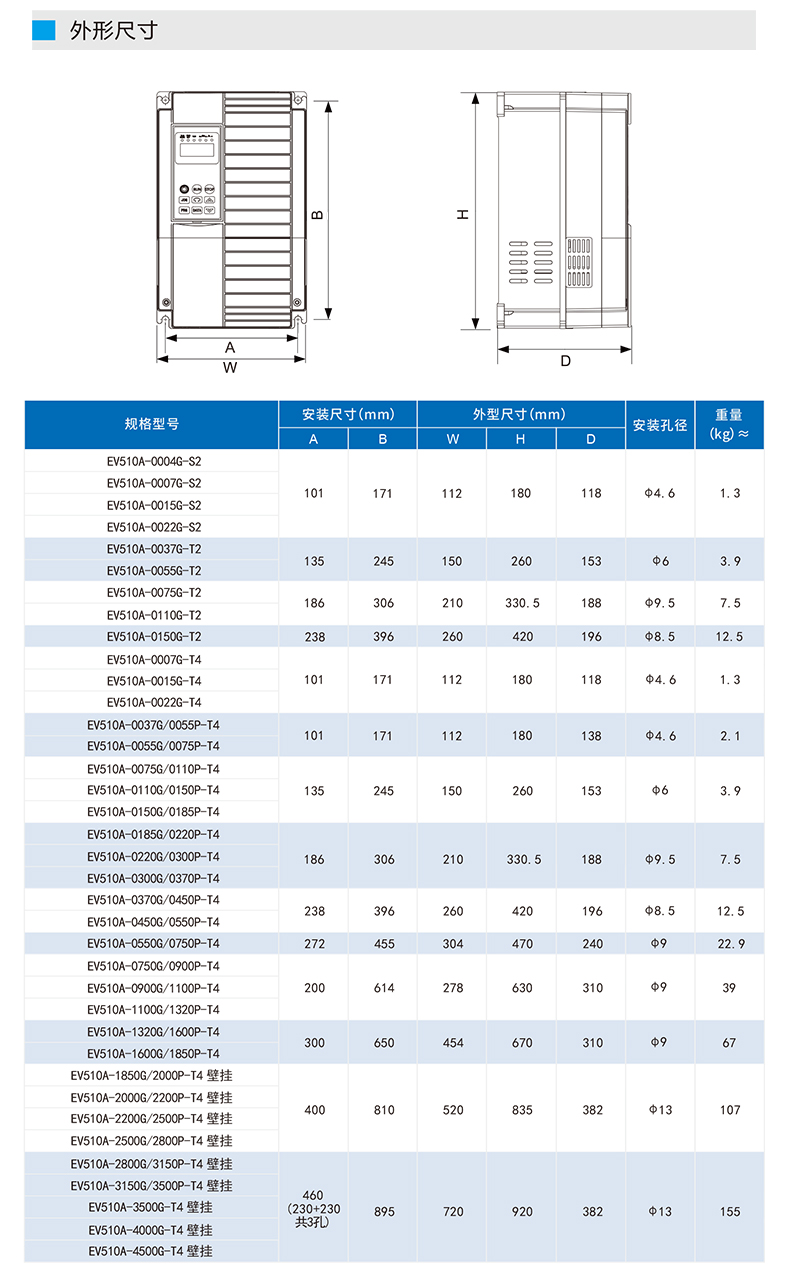

    安装尺寸(mm

    外型尺寸(mm

    安装孔径

    重量

    KG

    A

    B

    W

    H

    D

    EV510A-0007G-T4

    107

    185

    117

    185

    155

    Ф4.9

    1.6

    EV510A-0015G-T4

    EV510A-0022G-T4

    EV510A-0037G/0055P-T4

    EV510A-0055G/0075P-T4

    EV510A-0075G/0110P-T4

    148

    246

    160

    246

    178

    5.6

    3.1

    EV510A-0110G/0150P-T4

    EV510A-0150G/0185P-T4

    186

    306

    210

    330.5

    183

    Ф9.5

    5.7

    EV510A-0185G/0220P-T4

    EV510A-0220G/0300P-T4

    EV510A-0300G-T4

    EV510A-0300G/0370P-T4

    -

    -

    -

    -

    -

    -

    -

    EV510A-0370G/0450P-T4

    EV510A-0450G/0550P-T4

    -

    -

    -

    -

    -

    -

    -

    EV510A-0550G/0750P-T4

    -

    -

    -

    -

    -

    -

    -

    EV510A-0750G/0900P-T4

    -

    -

    -

    -

    -

    -

    -

    EV510A-0900G/1100P-T4

    -

    -

    -

    -

    -

    -

    -

    EV510A-1100G/1320P-T4

    -

    -

    -

    -

    -

    -

    -

    EV510A-1320G/1600P-T4

    -

    -

    -

    -

    -

    -

    -

    EV510A-1600G/2000P-T4

    -

    -

    -

    -

    -

    -

    -

    EV510A-2000G/2200P-T4

    -

    -

    -

    -

    -

    -

    -

    EV510A-2200G/2500P-T4

    -

    -

    -

    -

    -

    -

    -

    EV510A-2500G/2800P-T4

    -

    -

    -

    -

    -

    -

    -

    EV510A-2800G/3150P-T4

    -

    -

    -

    -

    -

    -

    -

    EV510A-3150G/3550P-T4

    -

    -

    -

    -

    -

    -

    -

    EV510A-3550G-T4

    -

    -

    -

    -

    -

    -

    -

    EV510A-4000G-T4

    -

    -

    -

    -

    -

    -

    -

    EV510A-5000G-T4

    -

    -

    -

    -

    -

    -

    -

    注:EV510A-0300G/0370P-T4至EV510A-5000G-T4尚在开发中。

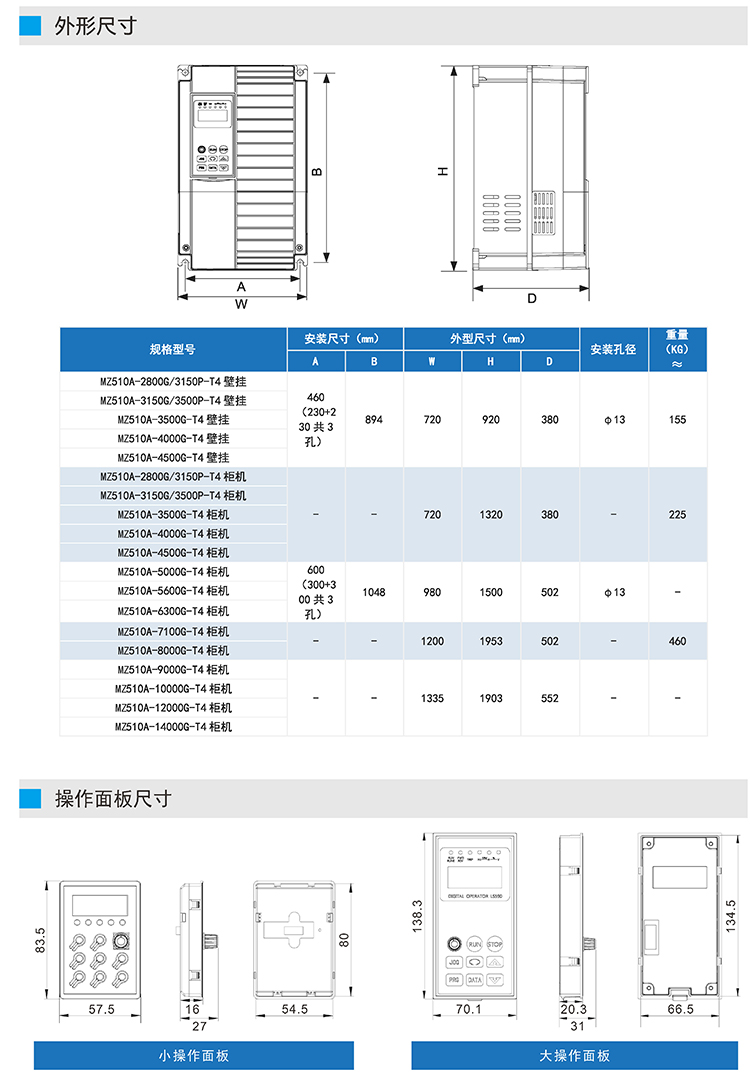

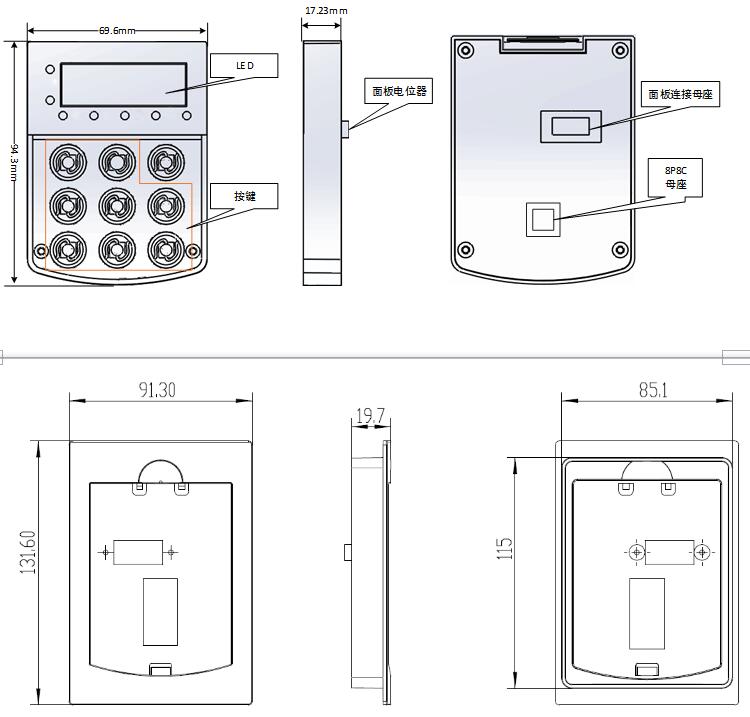

     ¥ 操作面板的外形尺寸
