  •  太阳能光伏提水系统

    概念

    本系统具有良好的长效经济性,特别是和常见的柴油机抽水相比较,具有压倒的经济性优势。发展这种新型环保节能产品无疑将会对发展产业、发展经济,特别是发展干旱地区的现代农业,带来巨大良好的经济效益和社会效益。光伏提水控制系统利用太阳能,在无需任何外来能源的情况下可以机动灵活地用于农田灌溉、提供洁净人畜饮水、发展庭院经济、美化园区、构造彩色喷泉、为养鱼、养虾池增氧、海滨盐场供排水等。

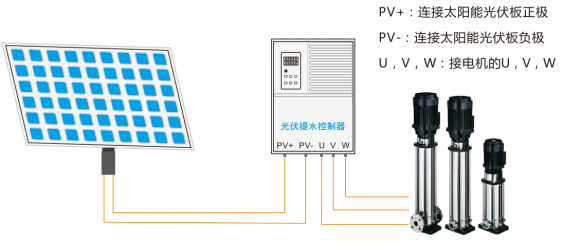

    接线




    系统组成简介


    太阳能光伏提水系统由光伏阵列、光伏提水控制器、光伏水泵组成。光伏阵列是将太阳的辐射能直接转换成电能的装置。光伏提水控制器是将直流电转变为交流电实现逆变,对水泵进行变频控制和最大功率点跟踪的装置;光伏水泵是具有宽高效工作区的多级离心式水泵,配备有专用太阳能驱动电机组成的泵水装置。



    名牌说明




    规格型号及技术参数

    光伏提水控制器型号

    输入

    电压

    额定输出

    功率(kW)

    额定输入

    电流(A)

    额定输出

    电流(A)

    适用水泵规格

    扬程说明

    流量范围

    GS100-0004G-S2

    三相220V

    ±15%

    0.4

    5.4

    2.3

    0.4

    47-32m

    1-10m³

    GS100-0007G-S2

    0.75

    5.0

    4.5

    0.55

    70-48m

    1-10m³

    0.75

    81-56m

    1-10m³

    GS100-0015G-S2

    1.5

    7.7

    7

    1.5

    128-87m

    1-10m³

    GS100-0040G-T4

    三相380V

    ±15%

    4.0

    10

    9

    4.0

    225-149m

    10-20m³

    GS100-0055G-T4

    5.5

    15

    13

    5.5

    172-111m

    20-40m³

    GS100-0075G-T4

    7.5

    20

    17

    7.5

    237-147m

    20-40m³

    GS100-0110G-T4

    11.0

    26

    25

    11.0

    159-97m

    40-100m³

    GS100-0150G-T4

    15.0

    35

    32

    15.0

    208-127m

    40-100m³

    GS100-0185G-T4

    18.5

    38

    37

    18.5

    83-39m

    150-500m³

    GS100-0220GP-T4

    22.0

    46

    45

    22.0

    86-70m

    210-270m³

    GS100-0300G-T4

    30.0

    62

    60

    30.0

    125-105m

    210-270m³

    GS100-0370G-T4

    37.0

    76

    75

    37.0

    150-125m

    210-270m³

    GS100-0450G-T4

    45.0

    90

    90

    45.0

    180-145m

    210-270m³

    GS100-0550G-T4

    55.0

    105

    110

    55.0

    200-170m

    210-270m³

    GS100-0750G-T4

    75.0

    140

    150

    75.0

    需 另 制 定 解 决 方 案

    需 另 制 定 解 决 方 案

    GS100-0900G-T4

    90.0

    160

    176

    90.0

    GS100-1100G-T4

    110.0

    210

    210

    110.0

    GS100-1320G-T4

    132.0

    240

    250

    132.0

    GS100-1600G-T4

    160.0

    290

    300

    160.0

    GS100-1850G-T4

    185.0

    330

    340

    185.0

    GS100-2000G-T4

    200.0

    370

    380

    200.0

    GS100-2200G-T4

    220.0

    410

    415

    220.0

    GS100-2500G-T4

    250.0

    460

    470

    250.0

    GS100-2800G-T4

    280.0

    500

    520

    280.0

    GS100-3150G-T4

    315.0

    580

    600

    315.0

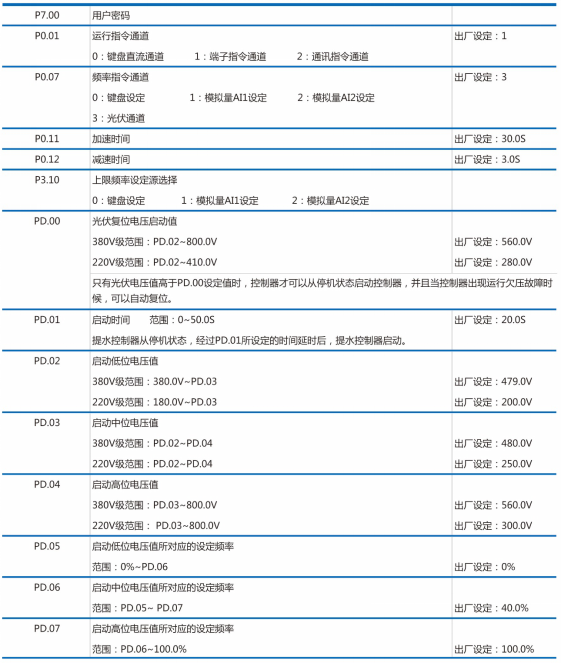

    光伏提水控制器参数功能说明



    常见故障以及故障处理方法

    故障代码

    故障类型

    可能的故障原因

    对策

    UV

    光伏系统欠压

    1:光伏电压偏低

    2:光伏板数量过小

    1:查看光照强度是否符合要求

    2:增加光伏板数量

    OC1

    加速中过流

    1:加速时间设置是否偏小

    2:控制器选型偏小

    3:光伏电压偏低

    1:增加加速时间

    2:增大一档控制器

    3:检测光伏板以及光照是否正常

    OL1

    电机过载

    1:光伏电压偏低

    2:电机堵转

    3:控制器选型偏小

    1:检测光伏板以及光照是否正常

    2:检查电机是否堵住

    3:增大一档控制器

    SP0

    输出缺相

    U.V.W三相输出不对称

    检测电机线接入是否正确

    OH2

    系统过热

    1:风道堵塞或风扇坏

    2:环境温度过高

    1:疏通风道更换风扇

    2:降低环境温度

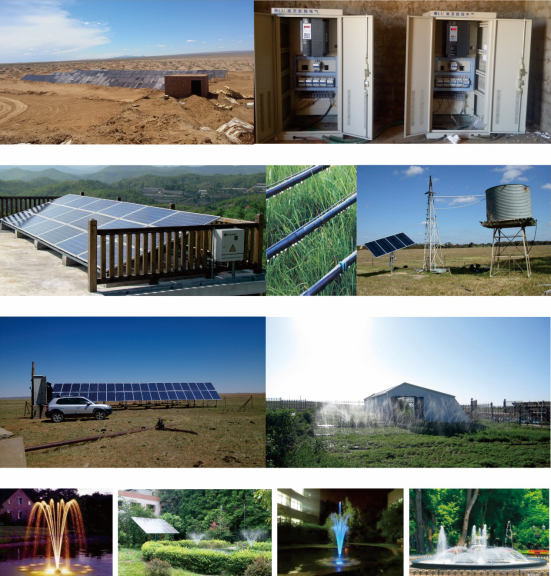

    实际应用案例


  •  太阳能灯路灯系统

    概述

    太阳能光伏系统由太阳能组件、蓄电池、控制器、光源、支架系统及其各种配件组成。太阳能光伏系统的工作原理是利用太阳能组件吸收太阳光并转换为电能通过控制器存储到蓄电池中,当夜晚来临时(或天空亮度不够时)控制器再控制蓄电池给高效节能LED灯光源供电,实现环境照明

    太阳能路灯特点

      ● 稳定: 我公司产品出厂之前均经过老化试验,每套太阳能系统都能达到最佳状态,以确保用户安装使用之后都可以高效稳定的运行。

      ● 选材: 所有材料的采购都要经过严格的筛选,逐个进行对比试验。我们要为客户打造最完美、最可靠的太阳能照明系统。

      ● 节能: 以太阳能光电转换提供电能,取之不尽、用之不竭;使用太阳能照明灯具不用市电,一次性投入,无需任何维护成本。

      ● 环保: 绿色环保产品,无污染、无噪音、无辐射,保护生态。

      ● 安全: 由于产品不使用交流电,而是采用蓄电池吸收太阳能,将光能转化为电能,低压供电,是最安全的电源,绝无触电、火灾等意外事故。

      ● 方便: 太阳能路灯的安装,不用铺设任何线路,只需做一个水泥基座,用不锈钢螺丝固定即可;没有停电限电的顾虑。

      ● 寿命长:产品科技含量高,控制系统、配件均是国际品牌、智能化设计,质量可靠,使用寿命20年以上 。

      ● 适应性:灯杆、灯架、灯头,均经过抗氧化、抗腐蚀处理,环境适应强、抗结霜、抗阳光暴晒。

      ● 品位高:科技产品、绿色能源,使用单位重视科技、绿色形象提高、档次提升。

      ● 适用广:太阳能源于自然,凡是有日照的地方,都可以使用,特别适用于城市道路、工矿企业道路、绿地景观、海岸景观、旅游景点、工业开发区、各大院校校园等场所。

      ● 人性化:本公司产品针对客户的不同需求,单独设计,力求打造最佳效果的个性化产品,真正做到想客户之所想,供客户之所需。

      ● 可移动:产品整体属于移动电源,可以应客户的要求选择安装位置。

      ● 智能化:产品的核心装置是智能控制器,设置的光控、时控开关装置,可根据一天24小时内的天空亮度和人们在各种环境中需要的亮度自动调节,无需专人送电和管理。

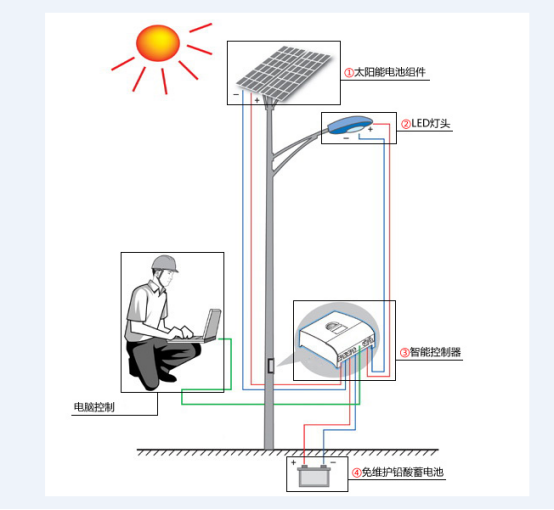

    工作原理



    太阳能路灯系统设计方案一套电源一个灯)

    光源功率

    15W

    30W

    60W

    80W

    90W

    120W

    工作时间

    8h

    6h

    6h

    6-8h

    6-8h

    6-8h

    太阳能光伏组件

    60W

    90W/100W

    180W/200W

    280W/300W

    280W/300W

    360W/450W

    蓄电池

    65Ah

    100Ah/120Ah

    200Ah/240Ah

    240Ah/300Ah

    300Ah

    300Ah/400Ah/500Ah

    控制器

    3A

    3A

    10A

    10A

    10A

    20A

    光源高度

    4m

    6m

    6-8m

    8-10m

    8-10m

    8-10m

    安装间距

    15m

    20m

    30m

    20m

    20m

    25m



    太阳能路灯系统设计方案一套电源两个灯)

    光源功率

    30W

    60W

    80W

    90W

    工作时间

    6h

    6h

    6h

    6-8h

    太阳能光伏组件

    120W/180W

    280W/300W

    360W

    360W

    蓄电池

    200Ah/240Ah

    240Ah/300Ah

    480Ah

    600Ah/800Ah

    控制器

    3A

    10A

    10A

    10A

    灯具

    30W*2

    60W*2

    80W*2

    90W*2

    光源高度

    6m

    6-8m

    8-10m

    8-10m

    安装间距

    20m

    30m

    20m

    20m

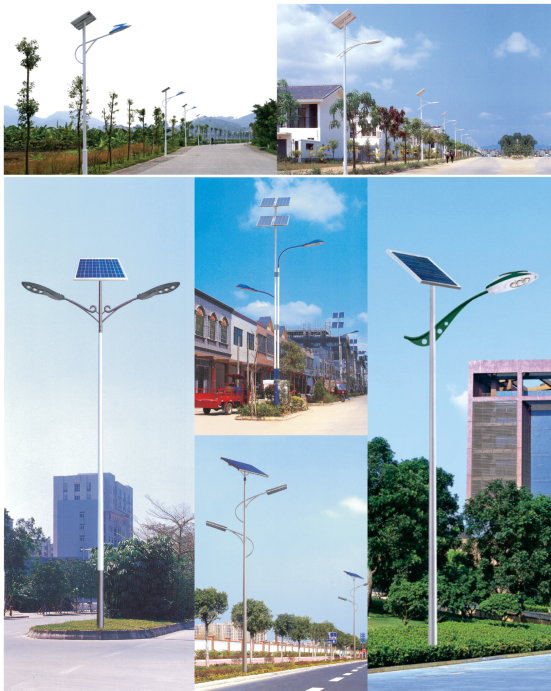

    实际应用案例
