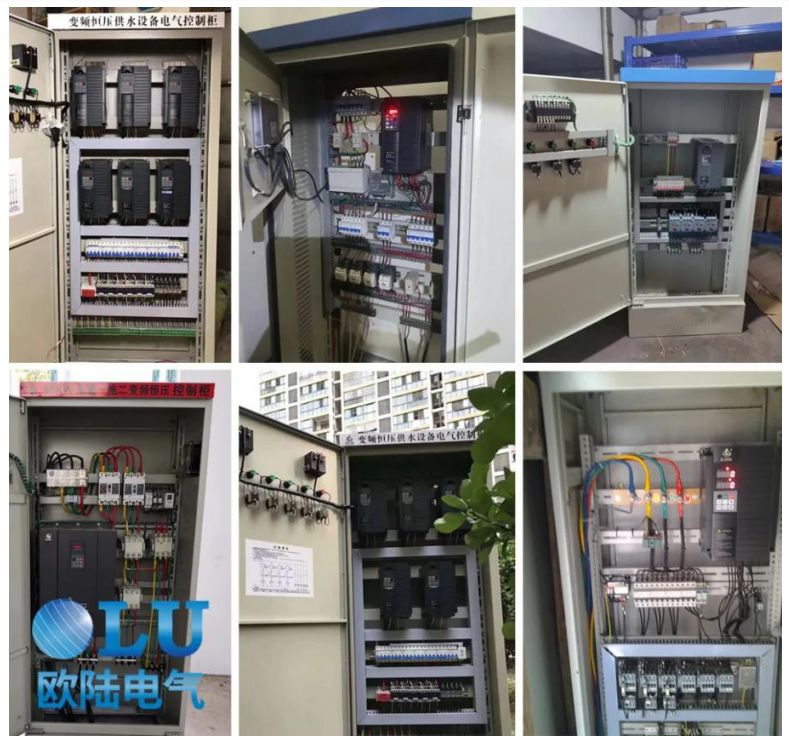

一个常见的变频器和触摸屏控制的恒压供水实例：在供水设备中，水箱向外供水时，会存在水压不稳定，忽高忽低的现象。针对此类情况，我们可以对水箱的水位进行恒液位控制，构建一个恒压供水控制系统。例举一个常见的案例，图示如下：

        当设定水箱水位值为150mm时，不论水箱的出水量为多少，通过调节进水量，能够实现水箱水位保持在150mm的位置。由于液位高度与水箱底部所受压力成正比，因此可用一个远传压力表来检测水箱底部压力大小，从而确定液位高度，并使用PID算法对水位进行自动调节。把远传压力表检测到的水位模拟量信号送入至变频器中，变频器对给定值与实际检测值的偏差进行PID运算，通过运算输出结果来调节水泵电机的转速，从而实现进水量的调节。

        整套控制系统中，核心主要部件是变频器及触摸屏，选型如下：

        1、变频器选型

        欧陆EV510A系列变频器，常见功率段在5.5~30kw之间，用于接收远传压力表的模拟量输入信号以及调节水泵电机转速，进而调节进水量。

        2、触摸屏

        昆仑通态TPC 7022

        系统线路图及相关参数：

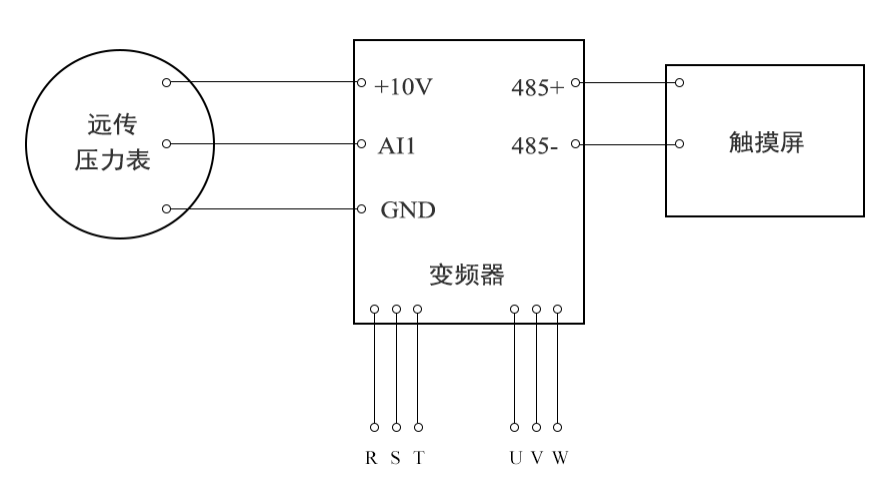

        1、电路图

        欧陆EV510A系列变频器，常见功率段在5.5~30kw之间，用于接收远传压力表的模拟量输入信号以及调节水泵电机转速，进而调节进水量。

        2、变频器参数设置

        EV510A变频器参数设置

        触摸屏写入地址

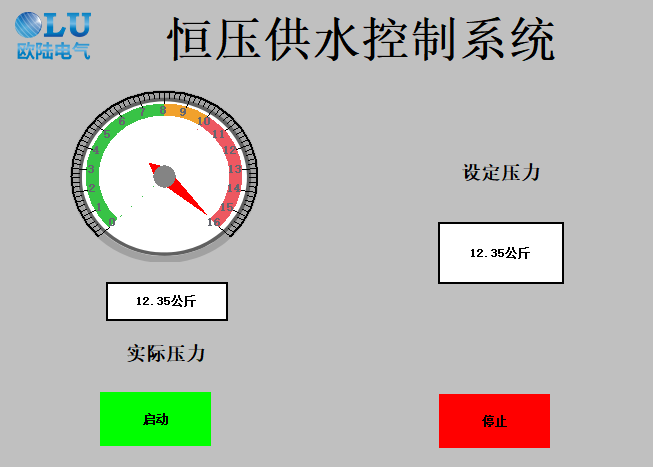

        触摸屏监控：

        南京欧陆电气股份有限公司自主研发生产的变频器15年，在恒压供水行业已积累大量应用案例，EV510A系列变频器优化了PID 控制算法,在恒压供水上控制性能更好，响应速度更快，更可靠的实现整个过程控制。此外，我们还针对不同行业定制专属机型，可满足不同行业不同客户的需求。想要了解更多行业应用案例，欢迎在评论区留言。

        关键词：变频器、触摸屏控制的恒压供水系统、EV510A系列变频器
