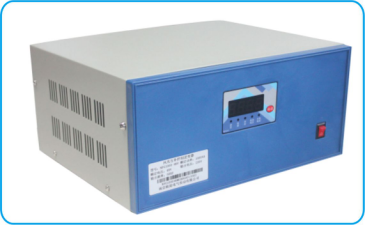

风光互补控制逆变一体机


  • 产品概述
  • 产品特点
  • 产品型号
  • 安装尺寸
  • ¥ 产品特点:

    1、采用数码管显示,通过面板上的阅读键可切换显示蓄电池电压、风光互补充电电流、逆变器输出功率、逆变器输出电压、逆变器输出电流等

    2、具有完善的保护功能,包括太阳能电池防反接、蓄电池过充、蓄电池过放,散热器过热,逆变器输出过流,逆变器断路,蓄电池防反接、防雷等保护功能。

    3、采用智能化设计,结构简单、功能强大

    4、选用工业级的优质元器件,适合于低温等恶劣的工作环境并具有可靠的性能和使用寿命。

  • ¥ 产品特点:

    1、采用数码管显示,通过面板上的阅读键可切换显示蓄电池电压、风光互补充电电流、逆变器输出功率、逆变器输出电压、逆变器输出电流等

    2、具有完善的保护功能,包括太阳能电池防反接、蓄电池过充、蓄电池过放,散热器过热,逆变器输出过流,逆变器断路,蓄电池防反接、防雷等保护功能。

    3、采用智能化设计,结构简单、功能强大

    4、选用工业级的优质元器件,适合于低温等恶劣的工作环境并具有可靠的性能和使用寿命。

  •  ¥ 技术规格(24V)

    型号

    FGS500-24V

    FGS600-24V

    FGS800-24V

    FGS1000-24V

    蓄电池额定电压

    24VDC

    风机额定功率

    300W

    300W

    300W

    300W

    光伏额定功率

    200W

    200W

    300W

    500W

    最大充电电流

    20A

    20A

    20A

    20A

    欠压点

    21.6VDC

    欠压恢复

    26.4VDC

    过压点

    32.4VDC

    过压恢复

    31.2VDC

    额定输出电流

    1.8A

    2.2A

    2.9A

    3.6A

    额定输出功率

    500VA

    600VA

    800VA

    1000VA

    涓冲电压范围

    <21.6VDC

    直冲电压范围

    21.6VDC<蓄电池电压<27.6VDC

    PWM充电电压范围

    27.6VDC<蓄电池电压<29.0VDC

    充满关断电压

    29.0VDC

    输出波形

    正弦波

    输出频率

    50.00Hz

    逆变效率

    90%

    波形失真

    <5.0%

    过载保护

    大于110%额定电流1分钟;大于150%额定电流20S

    大于180%额定电流5秒;大于200%额定电流0S

    通讯功能

    标配RS485,可选RS232、GPRS

    使用环境

    温度:-10~40℃; 湿度:<95%无冷凝;避免阳光直射

    尺寸

    宽×高×厚:307×150×261(mm)



    ¥ 技术规格(48V)

    型号

    FGS800-48V

    FGS1000-48V

    FGS1500-48V

    FGS2000-48V

    蓄电池额定电压

    48VDC

    风机额定功率

    300W

    600W

    600W

    600W

    光伏额定功率

    300W

    300W

    500W

    800W

    最大充电电流

    20A

    20A

    20A

    20A

    欠压点

    43.2VDC

    欠压恢复

    52.8VDC

    过压点

    64.8VDC

    过压恢复

    62.4VDC

    额定输出电流

    2.9A

    3.6A

    5.4A

    7.2A

    额定输出功率

    800VA

    1000VA

    1500VA

    2000VA

    涓冲电压范围

    <43.2VDC

    直冲电压范围

    43.2VDC<蓄电池电压<55.2VDC

    PWM充电电压范围

    55.2VDC<蓄电池电压<58.0VDC

    充满关断电压

    58.0VDC

    输出波形

    正弦波

    输出频率

    50.00Hz

    逆变效率

    90%

    波形失真

    <5.0%

    过载保护

    大于110%额定电流1分钟;大于150%额定电流20S

    大于180%额定电流5秒;大于200%额定电流0S

    通讯功能

    标配RS485,可选RS232、GPRS

    使用环境

    温度:-10~40℃; 湿度:<95%无冷凝;避免阳光直射

    尺寸

    宽×高×厚:307×150×261(mm)
