  EV100变频器在油泵试验台上的应用

█ 系统性能要求

喷油泵是柴油内燃机的一个关键部件。它根据柴油机的转速均匀分配各燃烧缸的进油量,并对开始喷射燃油的曲轴转角进行调节,其质量的好坏直接影响到柴油内燃机的整体性能。电动机是喷油泵试验台的动力源,对电机速度控制的准确性是保证被测喷油泵性能指标的前提。

█ 系统概况

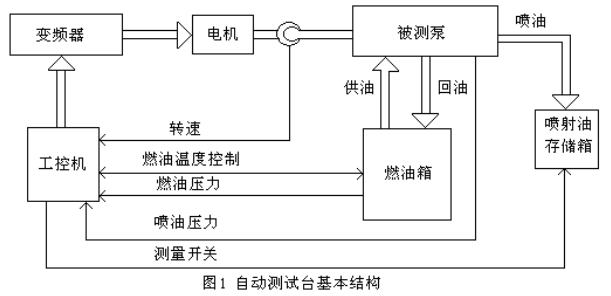

内燃机喷油泵自动测试台主要由异步电机驱动装置、燃油油路及调节装置、喷油存储及测量装置和计算机测控装置等几大部分组成。整个测试系统的基本结构如图1所示。


█ 变频器控制目标

(1) 控制电机正反转、停止;
(2) 控制电机的转:分10个预置转和自由调速两种方法;

控制方法:控制器向变频器AI1输入010V模拟量信号,对应输出0~电机最大转速。也可通过RS485口,用通讯方式完成变频器的频率给定。系统要求驱动装置在一定的范围内有很高的稳态精度、较快的响应速度,还要有小的超调量。EV100矢量变频器采用数字PI算法来模拟转差调节器,以实现无静差要求

█ 变频器主要功能参数设置

P0.001 PG矢量控制;

P0.011 端子指令通道;

P0.071 模拟量AI1设定(将此参数设置为7,可通过远程通讯方式实现频率给定);

P5.001 S1端子为正转运行;

P5.012 S2端子为反转运行;

P5.07P5.08P5.09P5.10:依据实际情况设定对应的功能;

P5.16:设置合适的模拟量滤波时间,能有效降低因为模拟量的波动引起的转速波动;

其他功能参数请参考《EV100系列矢量变频器说明书》进行设置。

█ 总结

目前,EV100系列矢量变频器已经在浙江多家油泵实验台专业生产厂家配套使用,调速性能的稳定性与产品品质的可靠性得到厂家的广泛认同。
