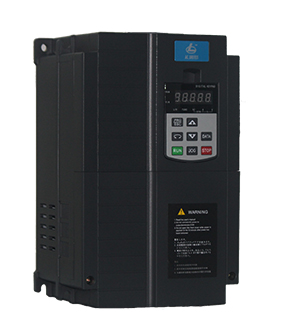

 LS590系列伺服驱动器


  • 产品概述
  • 产品特点
  • 产品型号
  • 安装尺寸
  • ¥ 产品介绍

      LS590系列伺服驱动器是LS100系列的升级产品,是专门为驱动永磁伺服电机(PMSM)而开发的一款伺服驱动器,实现对永磁同步电机的高性能矢量控制,配置了针对注塑机驱动过程中的工艺过程动作特性的优化,如注塑速度、压力保持精度控制,以及与注塑机控制器配合工作时的平稳性控制等,完美实现了伺服油泵控制,相比于传统的注塑机驱动方式,电能节约效果显著,亦能满足通用型伺服功能需求,是目前市场上性价比较高、稳定性非常好的伺服驱动器。主要应用于塑料成型、管材挤出、制鞋、橡胶、金属压铸等行业。

  •  ¥ 产品特点

    项  目

    规  格

    基本

    功能

    最高频率

    300Hz

    载波频率

    1kHz8kHz;可根据负载特性,自动调整载波频率

    输入频率分辨

    数字设定:0.01Hz;模拟设定:最高频率×0.1%

    控制方式

    闭环矢量控制(VC)、 V/F控制

    启动转矩

    0Hz/180%VC

    调速范围

    1:1000 (VC

    稳速精度

    ±0.02%VC

    转矩控制精度

    ±5%VC

    过载能力

    150%额定输出电流60s180%额定输出电流3s

    自动电压调整

    AVR

    当电网电压变化时,能自动保持输出电压恒定。

    保护功能

    保护功能

    上电电机短路检测、输入输出缺相保护、过流保护、过压保护、欠压保护、过热保护、过载保护等。

    环境

    使用场所

    室内,不受阳光直晒,无尘埃、腐蚀性气体、可燃性气体、油雾、水蒸汽、滴水或盐份等。

    海拔高度

    低于1000m

    环境温度

    10~+40(环境温度在4050,请降额使用)

    湿度

    小于95%RH,无水珠凝结

    振动

    小于5.9m/s20.6g

    存储温度

    20~+60

    IP防护等级

    IP20



    ¥ 性能特点

    项  目

    规  格

    最高频率

    300Hz

    载波频率

    1kHz8kHz;可根据负载特性,自动调整载波频率

    输入频率分辨

    数字设定:0.01Hz;模拟设定:最高频率×0.1%

    控制方式

    闭环矢量控制(VC)、 V/F控制

    启动转矩

    0Hz/180%VC

    调速范围

    1:1000 (VC

    稳速精度

    ±0.02%VC

    转矩控制精度

    ±5%VC

    过载能力

    150%额定输出电流60s180%额定输出电流3s

    自动电压调整(AVR

    当电网电压变化时,能自动保持输出电压恒定。

    保护功能

    保护功能

    上电电机短路检测、输入输出缺相保护、过流保护、过压保护、欠压保护、过热保护、过载保护等。

    环境

    使用场所

    室内,不受阳光直晒,无尘埃、腐蚀性气体、可燃性气体、油雾、水蒸汽、滴水或盐份等。

    海拔高度

    低于1000m

    环境温度

    10~+40(环境温度在4050,请降额使用)

    湿度

    小于95%RH,无水珠凝结

    振动

    小于5.9m/s20.6g

    存储温度

    20~+60

    IP防护等级

    IP20

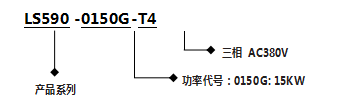

  • ¥ LS590伺服驱动器命名规则


    型号LS590-*****-**

    0075G

    0110G

    015G

    0185G

    0220G

    0300G

    0370G

    0450G

    0550G

    0750G

    额定功(KW

    7.5

    11

    15

    18.5

    22

    30

    37

    45

    55

    75

    输出电流(A)

    17

    25

    32

    37

    45

    60

    75

    91

    112

    150

    较大保压电流(A)连续60S

    25.5

    37.5

    48.0

    55.5

    67.5

    90.0

    112.5

    136.5

    168.0

    225.0

    电源输入

    额定电压频率

    三相35038040042050/60Hz

    容许电压波动

    10% ~15%

    容许频率波动

    ±5%

    制动电阻(比配)

      W

    内 置

      Ω

    旋转变压器信号线缆(比配)

    ZF80-****代表线缆长度,单位cm。如ZF80-400代表线缆长度为4米

    压力传感器(必备)

                                      可选用多款压力传感器,量程选择对应参数A3-03,压力传感器量程,推荐danfoss  060G3557

    断路器

    50

    50

    60

    75

    100

    100

    150

    150

    200

    300

    接触器

    30

    30

    50

    50

    50

    80

    100

    100

    160

    250

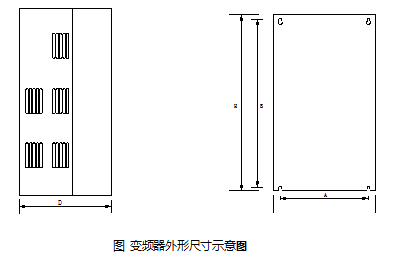

  •   ¥ 产品外形尺寸图


      ¥ 机械参数

    伺服型号

    安装尺寸

    外形尺寸

    安装孔

    重量

    A(mm)

    B(mm)

    W(mm)

    H(mm)

    D(mm)

    LS590-0075G-T4

    186

    306

    210

    330.5

    188

    Ø9.5

    7.8

    LS590-0110G-T4

    LS590-0150G-T4

    LS590-0185G-T4

    LS590-0220G-T4

    238

    396

    260

    420

    196

    Ø8.5

    22.5

    LS590-0300G-T4

    LS590-0370G-T4

    LS590-0450G-T4

    295

    495

    320

    515

    255

    Ø10

    22.5

    LS590-0550G-T4

    LS590-0750G-T4

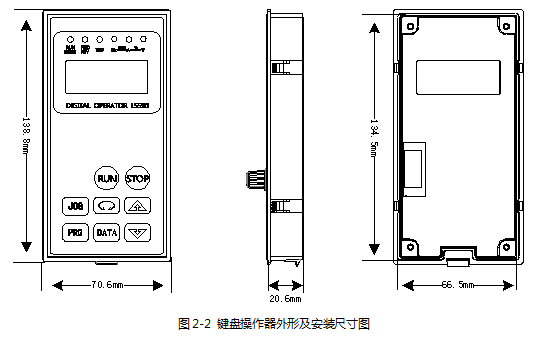

      ¥ 操作面板的外形
